Magnat RD200 THX

Magnat RD200 THX. Excelente sonido Surround en calidad de cine en casa gracias al diseño dipolo. Nivel acústico impresionante en un diseño compacto. Dos cúpulas de agudos de 42 mm y alto rendimiento en configuración dipolar para auténtico sonido Surround. Woofer de graves-medios de 170 mm extremadamente potente para una reproducción Surround potente y dinámica. Recinto trapezoidal plana para práctico montaje en la pared. PRECIO PAREJA

DESEMPEÑO DE NIVEL POTENTE CON GRAN SENSACIÓN ESPACIAL

Excelente sonido Surround en calidad de cine en casa gracias al diseño dipolo
Nivel acústico impresionante en un diseño compacto
Dos cúpulas de agudos de 42 mm y alto rendimiento en configuración dipolar para auténtico sonido Surround
Woofer de graves-medios de 170 mm extremadamente potente para una reproducción Surround potente y dinámica
Recinto trapezoidal plana para práctico montaje en la pared

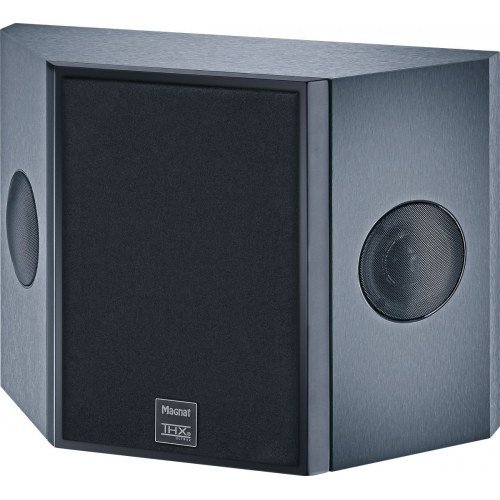

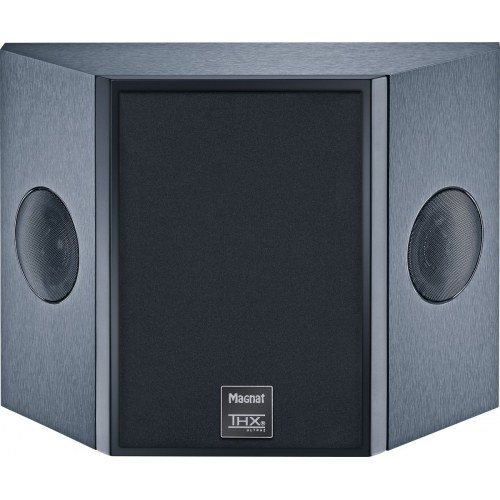

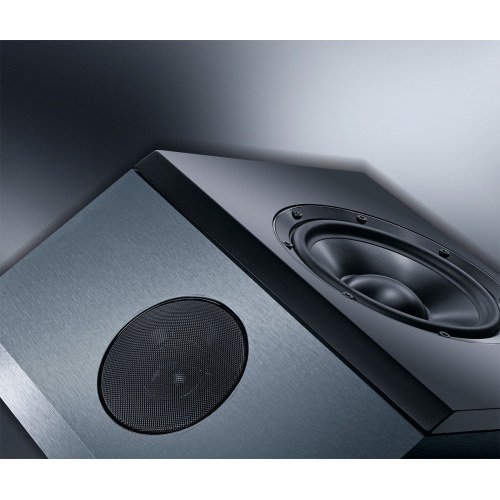

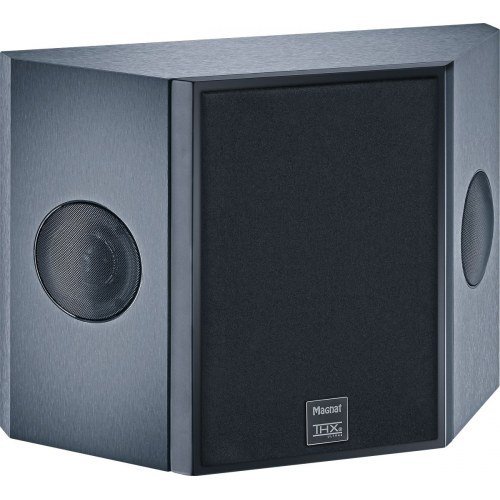

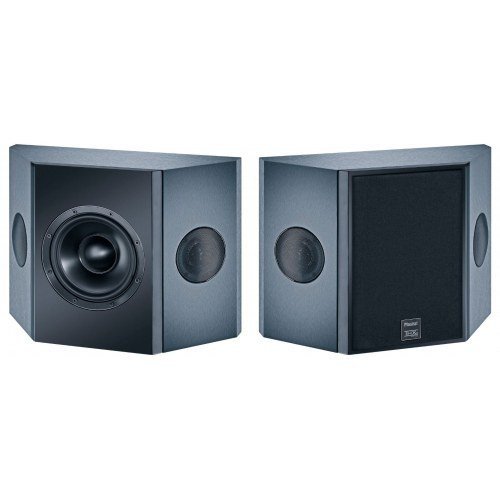

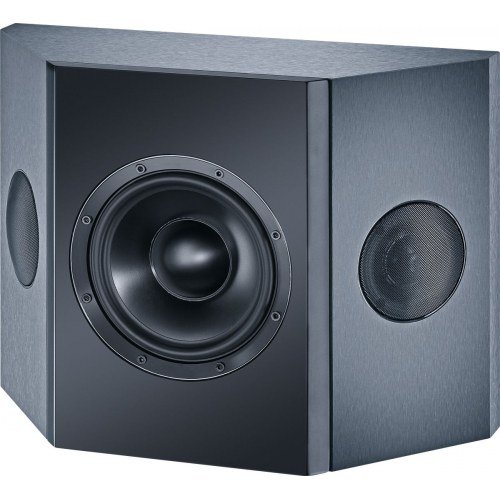

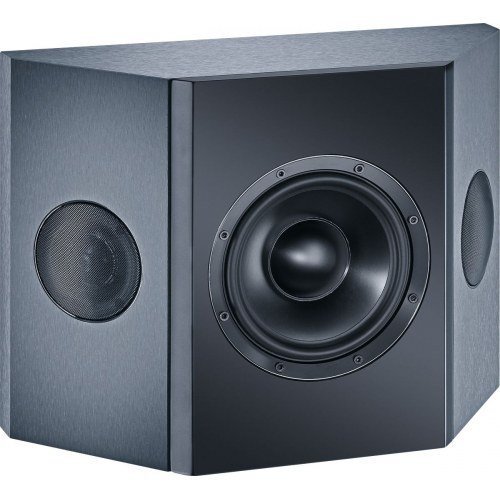

En el centro está el woofer de 17 cm de gran potencia, y en cada uno de los costados achaflanados una cúpula de tonos agudos de 42 mm: El Cinema Ultra RD 200 THX tiene la estructura ideal del altavoz dipolar clásico. Los dos tweeters - como especificado por THX - están conectados entre sí con la polaridad invertida y de esta manera generan un espectro sonoro difuso y muy espacial. Debido a que nuestras cúpulas de tonos agudos funcionan con un ancho de banda extremadamente grande, el Cinema Ultra RD200-THX logra este campo difuso a partir de 1.500 Hertz. A pesar de su tamaño pequeño y de su profundidad moderada de solo 160 mm, el altavoz de efectos es apto para niveles acústicos impresionantes - lo cual es muy importante para lograr el mejor sonido de cine. Y gracias a una gran cantidad de opciones de montaje en pared, incluso con sujeciones VESA, la instalación óptima es un juego de niños.

ALTAVOZ DIPOLO DE ALTO RENDIMIENTO

Altavoz de sonido envolvente en configuración dipolo con certificación THX Ultra2 del set Cinema Ultra de Magnat
Todos los recintos han sido diseñados especialmente para el set Cinema Ultra, y para que cumplan con los exigentes requerimientos de la norma THX Ultra2
Imagen sonora envolvente que envuelve sin localización del altavoz mediante una disposición del recinto especial.
Crossover ajustado de un modo especial para garantizar una emisión de sonido difusa óptima, en cumplimiento con los estrictos requerimientos de la norma THX Ultra2
Máximo rendimiento acústico gracias a que todos los componentes han sido desarrollados para proporcionar un alto rendimiento en todos los detalles
Un recinto marcadamente compacto y plano para la integración discreta y sencilla, en cualquier cine en casa.
Diversas opciones de montaje en pared
Según las especificaciones THX Ultra2, también se puede utilizar a modo de altavoz dipolo envolvente trasero.

TRANSDUCTOR DE BAJOS/MEDIOS

Membrana rígida tipo sándwich y de cerámica-aluminio para una precisión de reproducción máxima.
8 racores roscados para un anclaje fijo en la pantalla acústica
Base de fundición inyectada de aluminio, no magnética, con flujo optimizado, para evitar turbulencias y compresión de los efectos de manejar grandes movimientos de woofer
Gran sistema magnético de alto rendimiento con aros de control de inductancia para unas distorsiones mínimas
Bobina de alto rendimiento con ventilación múltiple para una elevada capacidad de carga

TWEETER

Rejilla de cubierta de malla fina para un aspecto discreto
Bobina de precisión y alta capacidad de carga sobre soporte de aluminio ventilado
Base maciza de fundición inyectada de aluminio con gran taladro de núcleo polar
Volumen de acoplamiento con atenuación múltiple para una frecuencia de resonancia muy baja
Cúpula de compuesto de polifibra de alto rendimiento, extra grande, de 42 mm
Panel frontal Waveguide optimizado por ordenador con difusor integrado para un comportamiento de emisión optimizado conforme a la exigente norma THX Ultra2
Sistema magnético circular de neodimio extremadamente potente para un rendimiento máximo y un ancho de banda sobresaliente

CROSSOVER

Filtro divisor de frecuencia muy refinado, optimizado a las fases y amplitudes de gran complejidad para cumplir con la estricta norma HX Ultra2
Terminal de conexión 'single wiring' con bornes de conexión dorados, sellados con acrilo

RECINTO

Recinto MDF endurecido y muy sólido, reproduce muy bajas resonancias, y potente pantalla acústica de 30 mm
Sofisticado sistema de fijación con numerosas variantes:
· Alojamientos para soporte en pares según el famoso estándar de anclaje VESA, muestra de perforación 100x200 mm M4;
· Sólido soporte de pared metálico para una instalación en pared con separador de silicona;
Cubierta protectora desmontable con óptima transmisividad de sonido y cierres magnéticos ocultos
"El diseño Cinema Ultra Stealth está compuesto de:
· Pantalla acústica en lacado satinado en negro Deep Black de gran calidad;
· Resistentes láminas de estructura antracita en el cuerpo y de color negro cepillado;
· Placa frontal y anillos embellecedores en negro mate con anillo brillante cromado en negro;
· Cubierta textil sostenida de forma magnética en delgados marcos de MDF;
· Logotipo metálico de baja reflexión en óptica de titanio cepillado"
Recinto cerrado para una reproducción totalmente libre de ruidos parásitos con altos niveles conforme a la norma THX Ultra2

ACABADO

Panel frontal: negro mate seda / recinto: Lámina estructurada color antracita

CONFIGURACIÓN	Altavoz de 2 vías tipo dipolo con certificación THX Ultra2 del set Cinema Ultra de Magnat
COMPONENTES	Tweeter de cúpula de 2 x 42 mm (2 x 1.6") Woofer de medios-graves de 170 mm (6.7")
GAMA DE FRECUENCIAS	80 – 27.000 Hz
POTENCIA ADMISIBLE (RMS/MÁX)	150/240 W
POTENCIA RECOMENDADA DEL AMPLIFICADOR	>40 W
IMPEDANCIA	4 - 8 Ohm
FRECUENCIAS DE CORTE	1.500 Hz
SENSIBILIDAD (1V /1M)	89 dB
DIMENSIONES (ANCHO X ALTO X FONDO)	Recinto: 400 x 300 x 160 mm
PESO	7,6 kg
ACABADOS	Parte frontal: negro mate seda / Recinto: Lámina estructurada color antracita

EL SISTEMA THX ULTRA2 EL MÁS COMPACTO, FLEXIBLE QUE PERMITE CONSEGUIR UN SONIDO MÁS NÍTIDO

El sistema THX Ultra2 es el más compacto y flexible y a la vez permite conseguir un sonido más nítido.
Los especialistas de THX quedaron impresionados, el altavoz delantero LCR 100-THX del sistema Magnat Cinema Ultra recibió por primera vez en el mundo la exigente licencia THX-Ultra2 - aunque haya sido concebido para funcionamiento en posición horizontal o vertical. Y gracias a que es uno de los altavoces frontales/centrales más compactos jamás certificados, se alcanzó una de nuestras metas más importantes: la de máxima flexibilidad de montaje.

Tras la certificación THX Ultra2 se hayan los requerimientos más exigentes que THX haya tenido en cuenta para home cinema. Esto no solo concierne a un óptimo comportamiento de dispersión de los altavoces frontales y de efectos, sino también a la propia sonoridad. Por ejemplo, el Ultra2 requiere para los graves alcanzar un nivel de sonido de117 dB - eso corresponde al sonido de un trueno. Nuestros sistemas Subwoofer Cinema Ultra Sub 300-THX cumplen estos requerimientos sin problema; también los altavoces frontales y traseros están desarrollados para distorsiones extremadamente bajas y para una gran estabilidad. Con el sistema Cinema-Ultra, una película de acción electrizante con bajos espectaculares suena absolutamente realista. Podrá escuchar cada detalle, pero también podrá sentirlo ¡se lo prometemos!

DISEÑO DE VANGUARDIA

Pero para ello se necesitaron muchos esfuerzos técnicos. Desarrollamos la cúpula de agudos de 42 mm de diámetro, siendo la mayor fabricada. Solo con ella fue posible llevar a la práctica las exigentes especificaciones de mayor ancho de banda y ausencia de distorsiones. En el altavoz frontal Cinema Ultra 100-THX funciona uno, y en los altavoces dipolos de efectos funcionan dos de estos tweeters. Pero también el woofer de 17 cm con membrana de aluminio-cerámica (que se emplea tanto en el altavoz frontal como en el de efectos) y el bajo de alto rendimiento de 32 cm del subwoofer han sido desarrollados adrede, consiguiendo ser la referencia gracias a su bajo nivel de distorsión. Los espectros acústicos no están forzados, son detallados y aún a niveles altos son sorprendentemente transparentes. Por este motivo, gracias a Cinema Ultra la música suena en estéreo como nunca la había escuchado.

Todos los recintos de Cinema Ultra tienen superficies resistentes muy discretas gracias nuestro "sistema stealth". En un Home Cinema los altavoces deben destacar por el sonido y no por sus superficies brillantes. Por este motivo hemos evitado superficies reflectantes y al mismo tiempo también tuvimos en cuenta los detalles: incluso nuestro logotipo metálico Magnat no tiene una terminación en aluminio brillante, sino un aspecto de titanio pulido.

LA SENSACIÓN ESPACIAL PERFECTA

La enorme flexibilidad de Cinema Ultra se aplica incluso para la reproducción de grabaciones Dolby-Atmos. Dolby Atmos está basado en una gran cantidad de canales virtuales adicionales y es un gran paso en dirección a un sonido espacial perfecto en 3D. Para este método de reproducción, con el Cinema Ultra AEH 400-Atmos hemos desarrollado un altavoz coaxial compacto, que en relación con el comportamiento de dispersión cumple exactamente las especificaciones Dolby. Cuatro de estos altavoces adicionales hacen que nuestro sistema THX Ultra2 adquiera una configuración Dolby-Atmos.

FE DRIVER DYNAMICS: SISTEMA DE ACCIONAMIENTO OPTIMIZADO

Un altavoz en su conjunto funciona de manera óptima cuando sus componentes individuales están bien armonizados entre sí y puede concentrarse plenamente en su propia tarea. Para que los woofers de graves y medios puedan aportar un resultado perfecto, los hemos equipado con la tecnología FE Driver Dynamics. Un sistema de accionamiento de ferrita optimizado, una base no magnética con ventilación de bobina oscilante y orificios de grandes dimensiones minimizan las pérdidas eléctricas y mecánicas. Así puede fluir toda la energía de accionamiento en la reproducción de señal y proporcionar la máxima precisión.

CERAMIC ALU CONE: PRECISO Y LIGERO

El Ceramic Alu Cone (abreviadamente «CAC») es un desarrollo propio de Magnat, que permite una reproducción especialmente mejorada en varias gamas. Desde el punto de vista del diseño se trata de la denominada «membrana sandwich»: la capa de núcleo de aluminio está bordeada de cerámica por ambos lados. En el marco de un proceso químico complejo se consigue una combinación de material, que ofrece una elevada amortiguación interior y, al mismo tiempo, evita las vibraciones parciales que distorsionan el sonido. La membrana de cono utiliza así las propiedades combinadas de la cerámica (resistencia) y el aluminio (flexibilidad y bajo peso), para garantizar una reproducción altamente precisa de cada señal de audio. El resultado: un sonido excelente y sin distorsiones.

APOC: CROSSOVER DE GAMA ALTA

Uno de los principales grupos constructivos en un altavoz es el crossover. Este divide las señales entrantes en tonos graves, medios y agudos y lineariza su reproducción. Al mismo tiempo está diseñado para trabajar con la menor pérdida posible y no añadir distorsiones a la música. De este modo, es en gran parte responsable del sonido y la resistencia del transductor de sonido. Los crossovers en altavoces Magnat se basan en la tecnología APOC («Amplitude and Phase Optimized Crossover»). Esta permite transiciones perfectamente nítidas y simétricas en amplitud y fase entre las rutas individuales para una reproducción absolutamente libre de decoloración y perfectamente sincronizada.

SISTEMA CON OPTIMIZACIÓN KLIPPEL: MEDICIONES ASISTIDAS POR LÁSER

Para el desarrollo y la construcción de un altavoz de alta calidad se necesitan muchas cosas distintas: talento, experiencia, pasión, un profundo conocimiento de las leyes físicas y acústicas, así como toda una serie de otras cualificaciones. Nuestros ingenieros de desarrollo tienen todas estas características. Para poder implementar su enorme experticia de manera óptima, trabajan exclusivamente con herramientas de desarrollo de la más alta calidad. Una de ellas es el denominado sistema Klippel. Este sistema de medición y simulación asistido por láser permite, ya durante el proceso de desarrollo en marcha, mediciones y predicciones sobre las propiedades finales de los altavoces con una precisión incomparable. Como resultado final se obtienen altavoces que reproducen con un nivel especialmente bajo de distorsiones y de modo más rico en detalles y más dinámico que aquellos que se han medido con sistemas convencionales.

CVS – COIL VENTILATION SYSTEM: REFRIGERACIÓN ÓPTIMA DURANTE EL FUNCIONAMIENTO

Una elevada resistencia es tremendamente importante para nuestros altavoces de alta calidad: se trata de su seguro de vida. Puesto que el procesamiento de alta potencia está asociado siempre a intensidades de corriente elevadas y por tanto también a un gran desarrollo térmico, damos una gran importante a una buena disipación del calor. Gracias a numerosas medidas de ventilación en bases y bobinas oscilatorias, los sistemas de accionamiento de los altavoces Magnat se enfrían de forma óptima para garantizar una alta resistencia térmica y, por lo tanto, para garantizar parámetros constantes de los altavoces en todo momento. El resultado es un sonido preciso y dinámico, incluso en caso de carga elevada sostenida.

DRIVER LONGTHROW: PRECISIÓN Y POTENCIA DE BAJOS PLENOS

Cuanto más baja es la frecuencia, más aire tendrá que moverse para obtener el mismo volumen. Por eso, los subwoofers son por lo general los altavoces más grandes de un conjunto. Para que todo el sistema puede demostrar su dinámica y potencia también en secuencias llenas de acción para cine en casa y con música a un volumen elevado, se utiliza aquí un subwoofer Longthrow o subwoofer de larga excursión. Este sistema permite una deflexión claramente más intensa de la membrana, provocando que se mueva más aire en la misma superficie de altavoz. El resultado: graves dinámicos y nítidos hasta en las frecuencias más bajas.

CONMUTACIÓN LPC: RESPUESTA DE FRECUENCIA OPTIMIZADA

El «Linearisation and Protection Circuit», abreviadamente LPC, se emplea en todos nuestros subwoofers. Esta conmutación de filtro especial cumple dos funciones importantes distintas: en primer lugar protege al subwoofer de forma efectiva frente a las frecuencias subsónicas (es decir no audibles), que de otro modo podrían dañar el altavoz. Por otro lado, liberan reservas de potencia que de otro modo se perderían y que el subwoofer utiliza para la reproducción de bajos plenos en el espectro audible. El resultado: una respuesta de frecuencia claramente más lineal y graves más nítidos y potentes.

RTLIMITER – REAL TIME LIMITER: PROTECCIÓN ÓPTIMA PARA SUBWOOFERS

Todos los subwoofers Magnat están diseñados para reproducir los graves plenos de manera impresionante y hasta el límite de rendimiento. Para poder hacerlo sin peligro, hemos equipado todos los amplificadores de subwoofer con un Real Time Limiter (RTL). Este componente protege al subwoofer de los daños y proporciona al mismo tiempo una limitación suave de la señal en el área límite. De este modo se evita un corte duro de la señal (clipping) y las señales de graves suenas armoniosas y naturales en toda la gama de frecuencia de graves.

Documentos

MANUAL RD 200-THX.pdf
